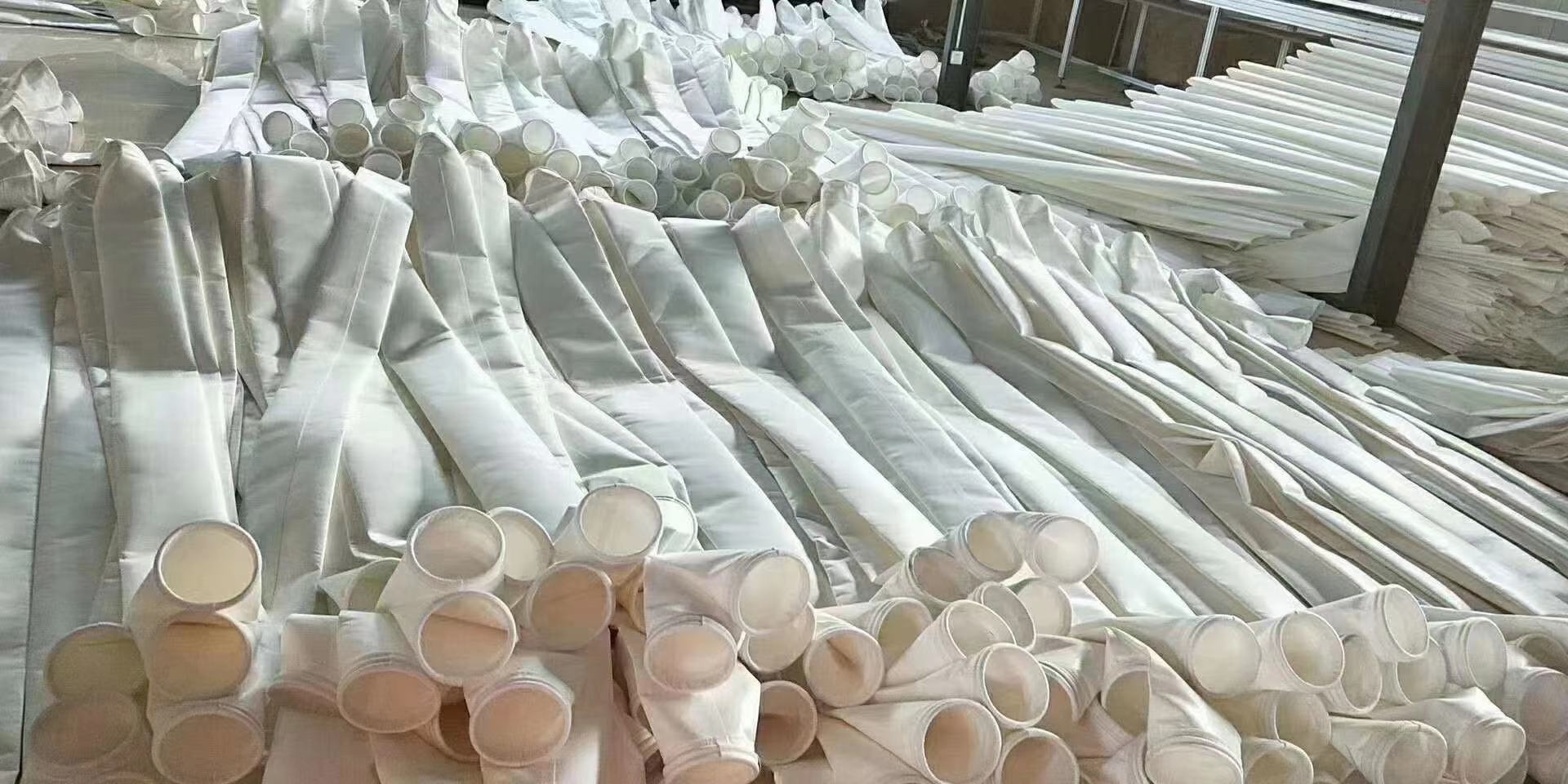

| 除塵布袋系列 |
 |
|
|
|
|
反吹風布袋除塵器
分正壓式(又稱壓入式)和負壓式(又稱吸入式)，本說明書按負壓式介紹。含塵氣在負壓作用下，由進風管進入下灰斗，在進風口正面設有阻流板，較粗的粉塵靠碰擊和重力落入灰斗，細顆粒分粉塵經濾袋過濾后，吸咐在濾袋的內壁上，凈化后的氣體經袋濾室，通過設備頂部切閥經排管吸入風機內，再經排氣筒排入大氣中。
反吹風布袋除塵器相關參數| 規格 性能參數 項目 | DDF-1000 | DDF-1800 | DDF-3000 | DDF-4000 | DDF-5000 | DDF-6000 | DDF-7000 | DDF-8000 | DDF-9000 | DDF-10000 | | 過濾面積（m2) | 1000 | 1800 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | | 處理風量（m3/h) | 3000～90000 | 5400～162000 | 90000～270000 | 120000～360000 | 150000～450000 | 180000～540000 | 210000～630000 | 240000～720000 | 270000～810000 | 300000～900000 | | 設備阻力（Pa) | 1470 | | 過濾小室數（個） | 6 | 8 | 6 | 6 | 8 | 6 | 10 | 10 | 12 | 12 | | 濾袋排數（排） | 15 | 11 | 7 | 10 | 9 | 11 | 10 | 11 | 11 | 12 | | 單室過濾面積（m2) | 250 | 225 | 500 | 666 | 625 | 750 | 700 | 800 | 750 | 830 | | 濾袋尺寸（ фmm） | 260 | 180 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 292 | | 入口溫度（℃） | <150 <300 | | 設備重量（T） | 57.5 | 81.65 | 138 | 161 | 195.5 | 230 | 310.5 | 345 | 414 | 517 |
 反吹風布袋除塵器工作原理: 濾袋附塵不斷增加，阻力上升到規定值時，即開始清灰。設備的清灰方式靠室反吹風方式，反吹風時通過換向閥，關閉排風管，打開反吹風管，切斷單室的負壓軸吸作用。因?yàn)樵O(shè)備各室的進風管是相通的，而且都處于負壓狀態，因此由于鄰室的負壓軸吸作用。使氣流通過反吹風管被吸入濾袋室，透過濾袋，氣流由濾袋外，側進入內側，經灰斗及該室的進風管而吸入鄰室排出，此時濾袋被吸癟。濾袋內部的積塵隨之被抖落到灰斗，完成了單室的清灰，其余室在清灰執行機構的控制下，進行同樣順序的清灰，除到一定值時，清灰停止。 |
| |
|
|
|
|
